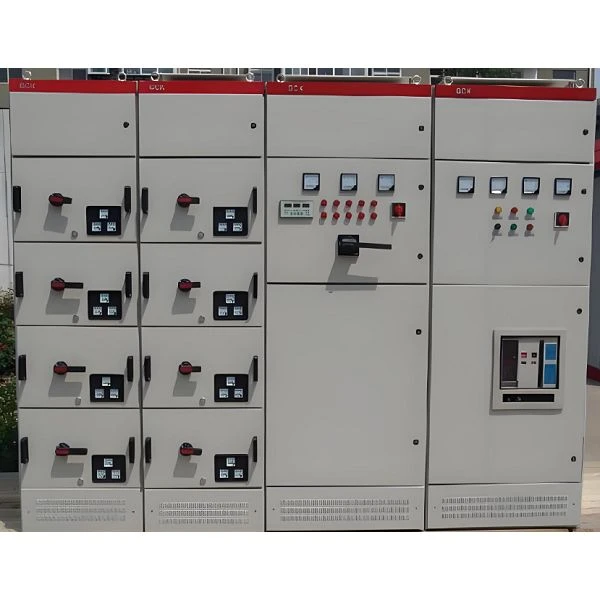

Jisk’a-voltaje Interruptor ukax mä juk’a pachanakanwa

Custom Jisk’a-voltaje Interruptor luraña

Jiwasax plantas industriales, edificios comerciales, proyectos de energía renovable ukat equipos OEM ukanak lurañatakix interruptores personalizados de baja-tensión ukanak lurapxta. Diseño de ingeniería ukat fabricación de barra de busbar ukanakat montaje, prueba rutinaria ukat prueba de Aceptación de Fábrica (FAT) ukanakar puriñkama, IEC 61439 ukat estándares internacionales de calidad ukarjam lurat soluciones de interruptores confiables ukanakaw churasi.

Parámetro ukaxa

Rated Jichha pacha	630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 250A,
Voltaje Nominal ukax mä juk’a pachanakanwa	220V, 380V, 400V, 6600V, 10000V, 13800V, 15000V,
Matiryala	Acero Inoxidable ukat juk’ampinaka
Ukch'a	1800
Kunjamasa	50/60 Hz ukhawa

Aplicaciones ukanaka

Datos Centros & Misión-Instalaciones Críticas ukanakax akanakawa:Jilïri interruptores de admisión, Tier III/IV doble-manq’aña ch’ama jaljawi wakicht’awinaka, automático transferencia interruptor (ATS) mayachawi, ukhamaraki localizado ch’ama uñjaña.

Plantas Industriales & Fabricación ukanaka:Jilïr tablas de distribución (MDBs), Centros de Control de Motores (MCC) ukax sarantañ jach’a proceso automatización ukataki, paneles de bypass VFD ukat sub-distribución ukataki.

Energía Renovable & Baterías ukanaka imaña (BESS):Inversor PV solar AC combinador interruptores, turbina eólica torre distribución tablas, ukhamaraki jach’a-jichha pila energía almacenamiento sistema red-conexión interruptores.

Petróleo, Gas ukat Refinación Química ukanakax akanakawa:Llama-resistente ukhamaraki arco-resistente interruptores, jach’a-mCCs explosivos ukanakataki, ukhamaraki químico-resistente polvo-revestido distribución interruptores.

Infraestructura Comercial & Pública ukaxa:Qullañ utanaka, jach’a-torres de oficinas, alxañ utanaka, estaciones municipales de bomba de agua/q’añuchata uma, ukhamaraki redes de admisión de energía aeropuerto ukanakana.

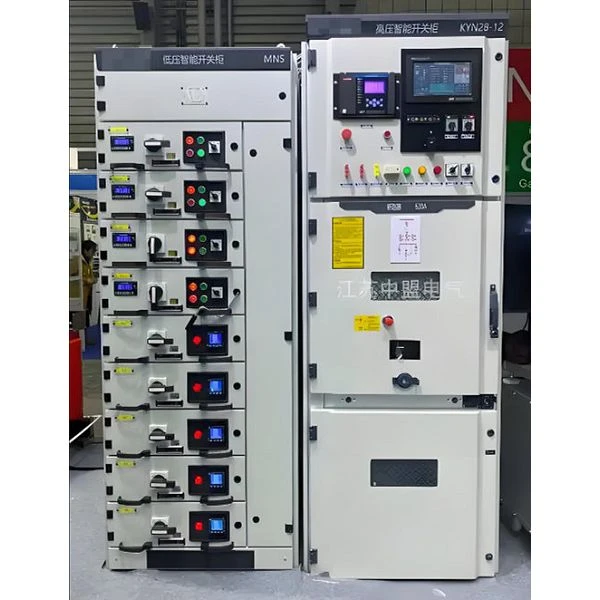

Intelligent Low-Voltage Cabinet (iLV Cabinet)

Ukax mä juk’a pachanakanwa

Manqhankir Jaljawi (Formulario Calificación): 1.1.Configurable manqhana jaljawi Formulario 1 ukatxa Formulario 4b (por IEC 61439) ukhamata barras de bus, unidades funcionales ukatxa terminales externas ukanaka yaqhawjar jaqukipañataki.

Busbar ukan Configuraciones ukanakax akanakawa:Pata jan ukax aynacha busbar ukar mantañax; jach’a-conductividad cobre (q’ala, estaño-chapado, jan ukaxa qullqi-chapado) jan ukaxa aluminio busbars ukanakaxa 6300A ukjakamawa.

Estructura & Acceso ukax akhamawa:Fijo, enchuf-in, jan ukax taqpach apsuñjama (drawout) interruptor de circuito ukat MCC cubo configuración ukanaka; nayraqata-mantt’aña jan ukax qhipa-mant’añ diseño.

Uñstayaña Jark’aqaña: 1.1.Uta manqhana (IP30, IP31, IP42, IP54 / NEMA 1, 12) ukhamaraki anqan pacha-prueba ukana (IP55, IP65 / NEMA 3R, 4, 4X) ukhamaraki thermal gestión amtanakampi.

Medidor & Ch’ama apnaqaña: 1.1.Integración de medidores digitales de potencia, analizadores de energía multi-función, sensores de monitoreo térmico, ukhamaraki Modbus/Profibus/IEC 61850 yatiyawi punkunaka.

Características Técnicas ukanaka

Arco Falta Jark’aqaña

Uñstayata estructuras reforzadas ukhamaraki soluciones opcionales de protección de arco ukanakampi ukhamata operador ukan seguridadapa suma uñjañataki ukhamaraki equipos ukanaka jani walt’ayañataki.

Altu-Sistema de Busbar de Conductividad ukaxa mä juk’a pachanakwa lurasi

Precisión-maquinado cobre jan ukax aluminio busbars ukanakax jisk’a resistencia, distribución de corriente estable, ukat confiable jaya-tiempo rendimiento ukanakaw utji.

Flexible Manqhankir Jaljawi

Yanapt’iwa Formulario 1 ukatxa Formulario 4b uka configuraciones ukanakaru IEC 61439 ukarjama ukhamata juk’ampi seguridad ukhamaraki jasaki mantenimiento.

Intelligente Ch’ama Uñakipaña

Walja lurawi medidores, relés de protección, ukhamaraki protocolos de comunicación ukanakampi chikachasiña kunjamatixa Modbus ukhamaraki IEC 61850 chiqapa- pacha uñjañataki.

Fabricación ukanaka lurañataki ch’amanaka

01/

CNC Busbar ukax mä juk’a pachanakanwa lurasi:CNC busbar flexión, punching, ukhamaraki cizallamiento maquinas ukanakaxa sub-milímetros precisión ukanaka churaraki cobre busbars ukanakaru 12mm x 120mm ukjakama.

02/

Automático Busbar Manga ukax akhamawa:Calor-tubo de encogimiento ukatxa lata/qullqi chapa equipos ukaxa jach’a-conductividad junta wakicht’añataki.

03/

Asamblea Capacidad ukaxa: 1.1.Walja-líneas de cableado de placa de interruptores ukat estaciones de integración de interruptores ukanakax 150 jila bahías de placa de interruptores de baja-tensión ukanakan producción paralela ukar yanapt’i.

04/

Precisión Enclosure Fabricación ukaxa:Laser cutting ±0.05mm tolerancia) ukhamaraki CNC prensa freno flexión ukaxa 2.0mm–3.0mm acero galvanizado jan ukaxa aluminio-zinc revestido marco estructuras ukanakataki.

Fabricación uka lurawi

Dibujo de Ingeniería & Aprobación ukax akhamawa:CAD generación de diagramas de línea única- (SLD), gabinete 3D ukan uñstawipa, dibujos de elevación, ukhamaraki diagramas esquemáticos ukanaka aljirinakataki firmañataki-off.

Busbar & Marco Fabricación ukax akhamawa:CNC punching ukatxa flexión de perfiles estructurales ukatxa barras de cobre principal/distribución ukanaka.

Marco & Enclosure Asamblea ukax akhamawa:Enmarcación mecánica, par estructural uñakipaña, ukhamaraki revestimiento polvo (80–120 μm thiya).

Componente ukan utt’ayata: 1.1.ACBs, MCCBs, contactores, CTs/PTs ukanaka uchaña, ukhamaraki barras principales de cobre aisladas ukanaka uchaña.

Secundaria Cableado & Ferruling ukax akhamawa:Automatizado alambre khuchhuña, láser-impreso manga ferruling, ukhamaraki arnés ruteo circuitos de control ukhamaraki jark’aqañataki.

Control de Calidad uka tuqita

Inspección de Materiales Entrantes (IQC) ukaxa 1.1.

Conductividad yant’awixa mantaniri barras de cobre ukanakana, acero calibrador ukan chiqapa uñakipaña, ukhamaraki markana chiqapa uñakipaña taqi interruptores ukanakana.

In-Proceso Calidad uñakipaña (IPQC) .

Busbar perno par uñakipaña llaves de par calibrado (marka tamper-evidente pintura), creepage ukhamaraki distancia de despeje (per IEC 61439).

Cableado uñakipaña

100% punto-a-punto alambre continuidad uñakipaña aprobata dibujos esquemáticos ukanakampi.

Fábrica ukan aceptación ukan yant’awipa (FAT) & Rutina ukan yant’awipa

Dieléctrica Potencia Frecuencia Soporte Yant’awi: 1.1.Alta-tensión aislamiento yant’awixa fases, fase-a-neutral, ukhamaraki fase-a-uraqiru (jilapachaxa 2,5kV AC 1 segundo / 1 minuto) ukanaka taypina apnaqatarakiwa.

Resistencia aislamiento ukaxa mä tupu: 1.1.1000V DC megohmémetro aislamiento resistencia uñakipaña nayraqata ukhamaraki qhipa yant’awinaka dieléctrica.

Mecánico & Interbloqueo Uñakipañanaka:Taqi mecanismos de dibujo de interruptores, punku bloqueos, dispositivos de candado, ukhamaraki mecanismos de obturador ukanakana manual operación yant’awinaka.

Yant’awi Operativo Eléctrico ukaxa: 1.1.Circuito de control energización yant’awi, simulación trip/close ACBs ukatxa MCCBs ukanakataki, relé de protección funcional verificación, ukhamaraki calibración uñacht’ayaña medidor ukanaka.

Fábrica ukan aceptación yant’awi (FAT) ukan qillqatanakapa:Phuqata yant’awi yatiyawi paquete ukaxa apayanitawa, ukhamaraki certificados de instrumentos calibrados ukanakampi.

Servicios de Ingeniería ukaxa

Pre-Aljaña Ingeniería

SLD uñakipaña, busbar tama jakthapiwi, jisk’a-circuito jichha jakhthapiwi, ukhamaraki 2D/3D CAD uñstayawi luraña (AutoCAD, SolidWorks, Revit BIM modelos).

Ingeniería de Valores (VE) ukax 1.1.

Costo optimización ukan iwxt’awinakapax jan calificación térmica, capacidad de ruptura, jan ukax normas de seguridad ukanakar jan walt’ayasa.

FAT Jayankir uñakipaña

Jakañ video-streamed Factory Acceptance Testing (FAT) ukax anqäx markan aljirinakatakiw jan -sitio ukan fabricar visitt’añ lurañjamäkiti.

Documentación ukaxa Paquete ukankiwa

Taqi qillqatanaka churata, O&M qillqatanakampi, kunjamatixa-diagramas esquemáticos lurata, factura de materiales (BOM), certificados de prueba de tipo, ukhamaraki FAT yatiyawinaka.

Envasado, Sujetamiento & Exportación ukaxa mä juk’a pachanakwa lurasi

Jark’aqaña Uñstayaña

Película estiramiento PE ukaxa anti-humedad VCI (Inhibidor de Corrosión Volátil) envoltura ukampi ukhamaraki jach’a-desecante paquetes ukanakampi sapa panel compartimiento manqhana.

Caja luraña

Jach’a-trabajo, fumigación-janiw contrachapado cajas (18mm mínimo grueso) ch’amanchata manqhankir madera ch’amanchawimpi ukhamaraki EPE espuma amortiguación.

Base & Centro de Gravedad ukax Seguro ukhamawa

Bahías de tabla de interruptores ukanakax chiqak perno ukamp llawuntataw jach’a patines de madera jan ukax bases de acero ukanakarux reforzadas elevadoras nayranakampi grúa elevación ukataki. Centro de gravedad ukaxa qhana chimpuntata anqäxa envases ukanakana.

Uñt’ayañataki thakhinaka

FCL (Carga de Contenedores Completos) via 40ft Alto Cubo jan ukax Open Top uka contenedores ukanakax jach’a-deber trinquete tie-down correas ukanakampi.

Certificación ukanaka

ISO 9001 kamachirjama luratawa, CQC certificación ukampi ukhamaraki yaqha certificaciones ukanakampi proyecto mayiwiparjama.

Jiskt’awinaka

Q: ¿Kuna normas ukanakas interruptores ukat tableros de interruptores ukanakax jisk’a-voltaje ukan phuqhapxi?

A: Jiwasana interruptores ukaxa luratarakiwa ukhamaraki yant’ataraki IEC 61439-1/2, IEC 60947, ukhamaraki UL 891 / UL 1558 diseño kamachinakaparjama. Jiwasax certificado cortocircuito, temperatura jilxatawi, ukhamaraki grado de protección yant’awi documentación ukanaka churapxtanxa.

Q: ¿Kuna formas de separación interna ukanakas utjaspa?

A: Jiwasax taqi kasta manqhan t’aqanuqtawinak Formulario 1 ukhat Formulario 4b ukarkamaw uñacht’ayapxtanxa (por IEC 61439). Formulario 4b ukaxa uñjiwa taqpacha aislamiento ukanaka barras de bus, unidades funcionales (interruptores), ukhamaraki terminales de cable saliente ukanaka taypina, ukhamata operador ukana máxima seguridad mantenimiento uka pachana.

Q: ¿ACB, MCCB, ukat metros ukanakatakix jiwasan munat markanakas uñt’ayaraksnati?

A: Jïsa. Sapa kutiw tablas de interruptores ukanakax lurasi, ukax componentes especificados de clientes-s ukanakampiw lurasi, Schneider Electric, ABB, Siemens, Eaton, jan ukax LS Electric ukanakat. Ukhamaraki componentes ukanakax presupuesto meta ukat proyecto de entrega horario ukarjam apsuñjamawa.

Q: ¿Jumax Tipo Test ukan yatiyawinakap churasmati diseño de interruptores ukanakataki?

A: Jïsa. Jiwasax certificaciones de Tipo Prueba ukat Documentación de Verificación de Diseño ukanak IEC 61439-2 ukarjam uñjtanxa, ukax límites de alzamiento de temperatura, propiedades dieléctricas, capacidad de aguante de cortocircuito, circuitos protectores ukan efectividad ukat distancias de despeje/arrastre ukanakat uñt’atawa.

Q: ¿Jiwasan diseño de coordinación de edificios ukatakix 3D BIM jan ukax STEP archivonakax churasmati?

A: Jïsa. Jiwasan ingeniería equipo ukax 3D STEP archivonaka, Revit BIM modelos ukat 2D AutoCAD dibujos (altura, plano de piso, diagramas de una sola-línea) ukanak ingeniería submittal etapa ukan churapxi, ukhamat jan kuna ch’axwañan edificio ukan uñstawipar mayacht’añataki.

Q: ¿Kunjamsa unidades retirables (drawout) ukanakax FAT ukan yant’ata?

A: Taqi cubos de interruptor de circuito retirables ukatxa unidades MCC ukaxa 100% pruebas mecánicas de racking (Posiciones Conectadas, Prueba, Desconectadas), operación de obturador verificación, alineación enchufe de control secundario uñakipaña, ukhamaraki prueba de interbloqueo eléctrico FAT ukjakama.

Kunjamakitix mä profesional jisk’a-voltaje interruptor fabricante ukhamarak proveedores China markanxa, ukhamarakiw servicio personalizado ukar yanapt’apxta. Ukhamaraki, jank’akiw mayorista descuento baja-voltaje interruptores ukanakax aka chiqan jiwasan fabricasat utji. Suma yänaka ukhamaraki jisk’a chanini ukanakawa utji.
